Lichtschermen voor beveiliging van mens en machine

Veiligheidslichtschermen beschermen tegen ongewenste toegang van personen tot ruimtes en/of machines. Een lichtscherm bestaat uit minimaal twee onderdelen, een zender en een ontvanger. Het is mogelijk meerdere lichtschermen op elkaar aan te sluiten en gebruik te maken van een master/slave opstelling (cascade).

Beveiligde hoogte

De lichtscherm-emitter (zender) zendt signalen uit die ontvangen worden door de lichtscherm-receiver (ontvanger). Wordt dit signaal onderbroken, dan schakelt het systeem af waardoor een gevaarlijke situatie voorkomen wordt. De minimale beveiligde hoogte die een lichtscherm kan beveiligen is 160 mm, de maximale beveiligde hoogte is 2260 mm.

Resolutie

De afstand tussen de stralen is 14, 20, 30, 40, 50 of 90 mm. De resolutie is afhankelijk de toepassing waarvoor het lichtscherm gebruikt wordt. Met een lage resolutie is het mogelijk vingerbeveiliging toe te passen, bij inloopbeveiliging voldoet een grotere straalafstand. ReeR Safety lichtschermen zijn er in veiligheidsniveau TYPE 2 en veiligheidsniveau TYPE 4.



Bekijk lichtschermen in de webshopStel uw vraag

Lichtschermen en veiligheidslichtschermen - ReeR Safety
Lichtschermen en veiligheidslichtschermen - ReeR Safety

Veiligheidslichtschermen type 2 en type 4

Veiligheidslichtscherm EOS4 - Type 4

Veiligheidslichtscherm ReeR EOS4 is een compact lichtscherm met veiligheidsniveau SIL3, SILCL3, PL e en Cat. 4. De ReeR EOS4 X bestaat uit modellen met geïntegreerde veiligheidsfuncties, inclusief controle van uitgangen, en bewaking van externe schakelcontacten (EDM) en automatische of handbediende start/reset. De EOS4 A heeft een automatische start/reset. De externe schakelcontacten (EDM) worden hier bewaakt door een veiligheidsrelais, Mosaic of veiligheid PLC. Door gebruik te maken van een master/slave aansluiting kunnen er meer dan twee lichtschermen op elkaar aangesloten worden.

Kenmerken lichtscherm type 4:

  • Type 4 volgens EN 61496-1; IEC 61496-2
  • SIL 3 volgens IEC 61508
  • SILCL volgens IEC 62061
  • PL e - Cat. 4 volgens to EN ISO 13849-1

Het lichtscherm is voorzien van LED-indicatie waarmee de status wordt aangegeven. Op ontvangers met 14 mm resolutie en H-modellen geeft een blauwe LED aan wanneer het signaal te zwak is.

De veiligheids-PLC Mosaic van ReeR Safety is ideaal geschikt voor gebruik als EDM (External Device Monitoring).

Veiligheidslichtscherm EOS2 - Type 2

De ReeR EOS2 X bestaat uit modellen met geïntegreerde veiligheidsfuncties, inclusief controle van uitgangen,  bewaking van externe schakelcontacten (EDM) en automatische of handbediende start/reset. De EOS2 A  heeft aan automatische start/reset. De externe schakelcontacten (EDM) worden hier bewaakt door een veiligheidsrelais, Mosiac of veiligheid PLC.

Kenmerken lichtscherm type 2:

  • Type 2 volgens EN 61496-1; IEC 61496-2
  • SIL 1 volgens IEC 61508
  • SILCL 1 volgens IEC 62061
  • PL c - Cat. 2 volgens EN ISO 13849-1



Bekijk veiligheidslichtschermen in de webshop

Lichtscherm veiligheid - ReeR EOS2 & EOS4

ATEX lichtscherm & waterdicht lichtscherm - ReeR Safety

Lichtschermen: Waterdicht - Verwarmd - ATEX

Waterdichte lichtschermen

Voor een ruimte of machine die onder hoge druk schoongemaakt moet worden, biedt ReeR een oplossing met een waterdicht lichtscherm met IP69K beschermingsgraad. De lichtschermen zijn bestand tegen water en stoom en zijn ECOLAB gecertificeerd voor food en beverage toepassingen. Bekijk waterdichte lichtschermen.

Verwarmde lichtschermen

Lichtschermen zijn ook buiten te gebruiken. Niet alleen waterdichtheid speelt hier een rol. Condens beïnvloedt de werking van een lichtscherm. Een verwarmd lichtscherm biedt hier de oplossing. Door een klein verwarmingselement ontstaat er geen condens in de waterdichte behuizing en kan het lichtscherm gebruikt worden voor applicaties in de buitenlucht. Bekijk verwarmde lichtschermen.

ATEX lichtschermen

ATEX lichtschermen zijn voorzien van een aluminium buis met RVS sluitdoppen, geschikt voor ATEX zone 2 en ATEX zone 22.

Lichtscherm voor las-applicaties

Lasvonken binnen een las-applicatie kunnen voor problemen zorgen voor de werking van een lichtscherm. Speciaal hiervoor heeft ReeR een beschermingskap ontwikkelt voor lichtschermen. De beschermingskap wordt over het lichtscherm geplaatst waardoor het lichtscherm bestand is tegen lasvonken. Naast lichtschermen worden veiligheidslaserscanners ook vaak toegepast voor afscherming van machines en gevaarlijke installaties.



Lees meer over lichtscherm voor extreme applicaties

Verschillende beveiligingslichtschermen

Met een lichtscherm is het mogelijk mens en machines te beschermen tegen gevaarlijke situaties. Het is mogelijk personen te beschermen tegen een aantal voorkomende situaties.

Lichtscherm voor vingerbeveiliging

Een lichtscherm voor vingerbeveiliging is altijd een type 4 lichtscherm en heeft een straalafstand van 14 mm. Bekijk lichtscherm voor vingerbeveiliging.

Lichtscherm voor handbeveiliging

Een lichtscherm voor handbeveiliging kan een type 2 of type 4 lichtscherm zijn en heeft een straalafstand tussen 20 en 40 mm. Bekijk lichtschermen voor handbeveiliging.

Lichtscherm voor ledenmatenbeveiliging

Een lichtscherm voor ledenmatenbeveiliging kan een type 2 of type 4 lichtscherm zijn en heeft een straalafstand tussen 40 en 90 mm. Bekijk lichtschermen voor lichaamsbeveiliging.

Lichtscherm tegen inloopbeveiliging

Een lichtscherm tegen inloopbeveiliging heeft twee, drie of vier stralen en kan een veiligheidstype 2 of 4 zijn. De straalafstand is afhankelijk van de gekozen hoogte en het aantal stralen waaruit het lichtscherm bestaat. Bekijk lichtscherm voor inloopbeveiliging.

Handbeveiliging, vingerbeveiliging & lichaamsbeveiliging lichtschermen - ReeR Safety
Lichtscherm voor lange afstand en gebruik in buitenlucht - Admiral - ReeR Safety

Lichtschermen voor buitenlucht en lange afstanden (80m)

ReeR Admiral

Lichtscherm ReeR Admiral heeft een veiligheidsniveau Type 4, SILCL3, PL e, Cat. 4 en heeft modellen met een maximaal bereik tot 80 meter.

Lichtschermen voor buitentoepassingen

De AX LR BD serie lichtschermen zijn modellen met 'dual beam', geschikt voor buitentoepassing applicaties. Eén straal wordt door twee stralen verzonden. Wordt één van de twee dual beam stralen onderbroken door bijvoorbeeld een regeldruppel, sneeuw of blad, dan levert dit geen problemen op. Pas als beide stralen worden onderbroken wordt dit gedetecteerd. Een twee straals lichtscherm bestaat in de praktijk dus uit vier stralen. De AX LR BD modellen hebben een maximaal bereik tot 80 m.

Verwarmingsmodule

De Admiral AX WT/WTH zijn lichtschermen voor lange afstand in de buitenlucht, met of zonder een geïntegreerde verwarmingsmodule. De lichtschermen zijn waterdicht waardoor er geen condens kan ontstaan en zijn bestand tegen hogedruk reiniging tot 40 bar. Bekijk verwarmde lichtschermen uit de Admiral-serie.



Bekijk ReeR Admiral lichtschermen in de webshop

Wat is blanking bij een lichtscherm?

De Admiral AX BK modellen zijn uitgerust met een blanking functie. In machines of installaties met bewegende onderdelen waar een lichtscherm wordt onderbroken door bewegende onderdelen kan het voorkomend dat er minimaal één straal wordt onderbroken. Om ervoor te zorgen dat een lichtscherm hier niet op reageert wordt er gebruik gemaakt van een blanking functie.

Blanking functie

Met deze functie accepteert het lichtscherm dat er een aantal opeenvolgende stralen worden onderbroken. Pas bij onderbreking van meer dan het vooraf ingestelde aantal (opeenvolgende) stralen reageert het lichtscherm. De gebruiker kan zelf vooraf instellen welke stralen er onderbroken mogen worden, zonder de machine of robotapplicatie naar de veilige stand te schakelen. De stralen hoeven niet per definitie opeenvolgend te zijn. Deze kunt u zelf configureren.



Bekijk lichtschermen met blanking functie in de webshop

Lichtscherm met blanking functie - ReeR Safety

Veiligheidslichtscherm met muting en blanking functie

Lichtschermen met muting functie

ReeR Safegate - Muting lichtscherm

ReeR Safety Safegate is een lichtscherm speciaal voor mutingapplicaties. De Safegate-serie bestaat uit lichtschermen die u zelf kunt programmeren en configureren. De Safegate SMPO-serie is met behulp van de Safegate configuration software (SCS) in te stellen naar uw wensen. De betreffende configuratie kunt u opslaan en vervolgens eenvoudig kopiëren naar een nieuwe opstelling van uw lichtschermen.

Twee voorbeeldtoepassingen waarbij de muting functie van een lichtscherm de perfecte oplossing biedt:

  • Medewerkers toegang geven tot het beveiligde gebied tijdens het niet-gevaarlijke deel van de machinecyclus.
  • In- en uitvoer van producten (bv. pallets) toestaan, maar toegang voor medewerkers voorkomen.

Lees meer over veiligheidslichtscherm met muting functie

Muting lichtscherm Safegate - ReeR Safety
Detectielichtschermen Micron - ReeR Safety

Lichtschermen voor detectie (non-safety)

Detectielichtschermen uit de Micron-serie zijn lichtschermen voor detectie en meten van objecten. Afhankelijk van het aantal stralen waarover een detectielichtscherm beschikt kan een detectielichtscherm real-time informatie doorgeven aan een PLC of PC. De (veiligheids-)PLC of PC kunnen controle uitvoeren.

Detecteren en positiebepaling

Detectie lichtschermen kunnen het aantal gepasseerde objecten detecteren, positie detecteren, vorm of profiel detecteren en afmetingen meten.



Lees meer over detectielichtschermen

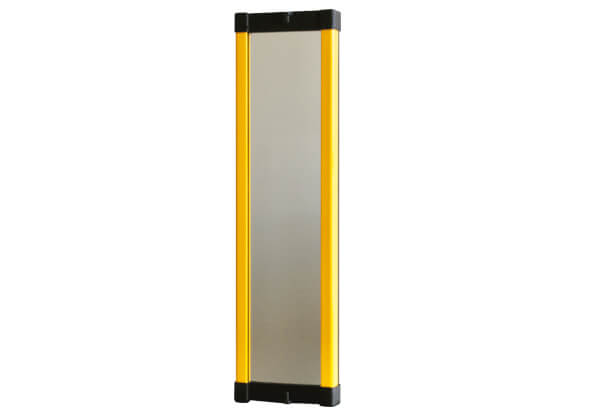

Lichtscherm met spiegel

Door een lichtscherm te gebruiken met spiegel kan er om hoeken gekeken en een grotere afstand overbrugd worden zonder extra set lichtschermen. Normaal gesproken bent u genoodzaakt om twee sets lichtschermen te gebruiken. Door gebruik te maken van een lichtscherm met spiegel kunnen de stralen om een hoek geleid worden.

Door een lichtscherm met een passieve spiegel te gebruiken reflecteert de spiegel de stralen. De stralen worden vervolgens ontvangen door de zender waardoor een lichtscherm met passieve spiegel slechts bestaat uit een zender en een passieve spiegel. Met een lichtscherm met passieve spiegel zijn er minder bekabelingskosten en aansluitfouten.

Met een spiegel is het mogelijk om een moeilijke hoek te overbruggen met een lichtscherm. Het is ook mogelijk om gebruik te maken van montagebeugels waardoor een lichtscherm in een hoek van 90 graden gemonteerd wordt.



Bekijk spiegels voor lichtschermen in de webshop

Spiegel voor lichtschermen - ReeR Safety
Lichtscherm interne monitoring externe monitoring - ReeR Safety

Lichtschermen met interne monitoring of externe monitoring

Lichtscherm met interne monitoring

Een lichtscherm met interne monitoring is voorzien van veiligheidscontacten (EDM). De veiligheidscontacten zorgen voor een veilige werking van het lichtscherm. Doordat de veiligheidscontacten onderdeel zijn van het lichtscherm hoeft u geen extra veiligheidsrelais te gebruiken.

Lichtscherm met externe monitoring

Bij een lichtscherm met externe monitoring bent u altijd genoodzaakt om gebruik te maken van een extra veiligheidsrelais met veiligheidscontacten. In veel gevallen wordt er gebruik gemaakt van een ReeR ADSR 1 of ReeR Mosaic veiligheids-PLC.

Bekabeling van lichtscherm

Een zender en ontvanger van een lichtscherm dienen altijd apart aangesloten te worden. ESCHA heeft connectoren waarmee lichtschermen aangesloten kunnen worden. De lichtschermen van ReeR Safety zijn standaard voorzien van een M12 connector.



Bekijk kabels voor lichtschermen in de webshop



Lichtscherm bekabeling en montage - ESCHA
Safety Controller - Mosaic - ReeR Safety

Veiligheids-PLC Mosaic

Zet zelf uw veiligheidssysteem op met de configureerbare veiligheids-PLC ReeR Mosaic. De Mosaic-serie bestaat uit verschillende modules met ieder zijn eigen functie. U kunt hierdoor al starten met een basismodule van 22,5 mm. U stelt op basis van de verschillende modules uw eigen veiligheidssysteem samen. Het veiligheidssysteem is te configureren met behulp van bijgeleverde software. Middels 'drag and drop software' maakt u een overzicht van uw situatie. Met behulp van de Mosaic memorycard kunt u uw configuratie eenvoudig overzetten naar een nieuwe opstelling. Het opzetten van een veiligheidssysteem heeft niet alleen het voordeel dat het modulair is en op te bouwen naar uw wens, u kunt ook meerdere onderdelen binnen uw machine of installatie opnemen in uw veiligheidssysteem. Lees meer over de veiligheids-PLC Mosaic.

De verschillende modules hebben de volgende functies:

  • Hoofdmodule ReeR Modaic M1
  • Veiligheidsrelais
  • Speed monitoring
  • Datacommunicatie
  • Extra inputs
  • Extra outputs

Applicatievoorbeeld veiligheidslichtschermen en configureerbare veiligheids-PLC
In dit applicatievoorbeeld rijden er hetrucks in en uit de beveiligde situatie. Er wordt gebruik gemaakt van lichtschermen, afgesloten en beveiligde toegangsdeuren, bewegende robotcellen en noodstop knoppen. De situatie wordt vooraf besproken en vervolgens wordt er uitgelegd hoe er met behulp van de veiligheids-PLC ReeR Mosaic een veiligheidssysteem wordt opgezet. Bekijk het applicatievoorbeeld.



Bekijk veiligheids-PLC Mosaic in de webshop

Montage van veiligheidslichtschermen

Een lichtscherm kan op verschillende manieren gemonteerd worden. In veel gevallen is er ruimte in een machine of installatie om lichtschermen te monteren maar dit kan niet altijd even eenvoudig zijn als het lijkt. Trillingen kunnen voor onduidelijke defecten van een lichtscherm zorgen. Speciaal hiervoor heeft ReeR montage beugels die trilling verminderen. Bekijk trillingsdempers.

De SFB montagebeugels van ReeR Safety zijn verstelbare montagebeugels. De twee kunststof beugels maken het mogelijk om de positie van het lichtscherm horizontaal en verticaal nauwkeurig af te stellen. De cirkelvormige klemmen zorgen ervoor dat het lichtscherm langs de lengteas kan roteren.

Om de rotatie uit te voeren, moeten de bovenste en onderste klemmen, die vastzitten met M4x10 bouten, losgemaakt worden. Zodra de klemmen los zijn, kan de gewenste rotatie plaatsvinden. Als het lichtscherm op de gewenste plaats is gepositioneerd, moeten de klemmen weer vastgemaakt worden.

Varianten

De SFB verstelbare/draaibare montagebeugels zijn geschikt voor Admiral, Vision en Metron lichtschermen. Voor EOS lichtscherm zijn er de SFB-E montagebeugels met 4 of 6 stuks, afhankelijk van de hoogte van de veiligheidslichtschermen, SFB E-180 en SFB FAST. Voor Safegate lichtschermen zijn er de SFB-SG (4/6) montagebeugels. Voor Janus lichtschermen zijn er de SFB 4J montagebeugels.



Bekijk montagebeugels voor lichtschermen in de webshop

Montagemogelijkheden - ReeR Safety
