stroomtransformatoren en stroomtrafo's

Stroomtransformatoren worden toegepast in applicaties waarbij grote stromen gemeten moeten worden of waar de meetimpedantie zo klein mogelijk moet zijn. Een stroomtrafo heeft als voordeel dat er een galvanische scheiding bestaat tussen de te meten stroom en de registrerende apparatuur. Met een stroomtrafo’s wordt meestal een passieve transformator bedoeld, geschikt voor het meten van wisselstroom. Het frequentiebereik van een passieve stroomtransformator is afhankelijk van de opbouw van de stroomtrafo en hoe deze toegepast wordt. Passieve stroomtransformatoren houden de invloed van spanningsval en impedantie zo klein mogelijk.

Actieve stroomtrafo’s

Naast passieve stroomtrafo’s zijn er ook actieve stroomtransformatoren. Met actieve stroomtrafo’s is het mogelijk om gelijkstroom te meten.

Toepassen stroomtrafo

Een stroomtrafo bestaat uit een primaire wikkeling, een secundaire wikkeling en een magnetiseerbare kern. De primaire wikkel is de wikkel waar de stroom doorloopt welke gemeten moet worden. De wikkel bestaat uit veelal uit stroomvoerende draad die door de kern gestoken is. De secundaire wikkel bestaat uit een groot aantal windingen om de kern. Door de wikkeling vloeit de getransformeerde primaire stroom. Door meetapparatuur aan te sluiten op de secundaire wikkel, is het mogelijk om de getransformeerde stroom te registreren.



Bekijk stroomtransformatoren Stel uw vraag

Stroomtransformator - ELEQ
Stroomtransformatoren RM27 - ELEQ

De kleinste stroomtrafo ooit! - RM27 - ELEQ

Het meten van energie meten in kleine ruimtes is lastig. Daarom heeft fortop in samenwerking met ELEQ de nieuwe stroomtrafo RM27 ontwikkeld. Dit is een absolute doorbraak in het meten van energieverbruik in kleine groepen tot 63A.

Compacte bouwvorm

Met een breedte van 27mm en een steek van 17mm is deze stroomtrafo de kleinste in zijn soort. De secundaire stroom van 1A levert een vermogen van 0,2VA, meer dan voldoende voor moderne energiemeters als Janitza en EMULees meer over kleine stroomtransformatoren - RM27.



Bekijk RM27 stroomtransformator

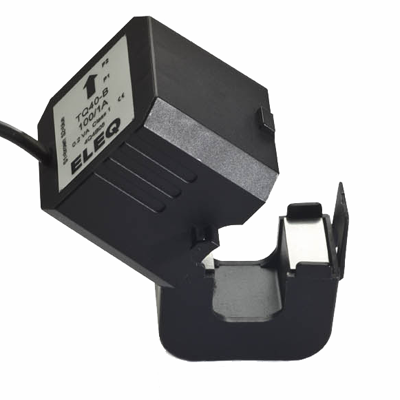

Deelbare stroomtransformatoren - TQ-series

Het plaatsen van energiemetingen in bestaande installaties geeft in de praktijk vaak problemen. Fortop heeft een aantal slimme oplossingen voor het aansluiten van energiemeters in bestaande installaties in haar programma opgenomen.

Deelbaar de oplossing

Problemen die zich voordoen bij het plaatsen van energiemetingen in bestaande installaties zijn: weinig ruimte, niet de mogelijkheid tot loshalen van kabels, spanningsloos maken is niet altijd mogelijk en de benodigde nauwkeurigheidsklasse kan niet worden behaald. Deelbare stroomtransformatoren zijn de oplossing! Lees meer over deelbare stroomtransformatoren.



Bekijk deelbare stroomtrafo's

Deelbare stroomtransformatoren - ELEQ
Vermogenstransformator VCT32 - ELEQ

Stroomtransformator met spanningsaftakking

Een transformator is een statisch elektrisch apparaat dat bestaan uit magnetisch gekoppelde spoelen. De vermogenstransformator (norm IEC 60076-1) is een transformator op het hoogspanningsnet en transformeren het vermogen van meer dag +-10 megavoltampère (MVA). De werking is hetzelfde als die van een standaard transformator.

Vermogenstransformator VCT32

Voor het meten van elektrisch vermogen is zowel de spanning als de meetstroom van elke fase nodig. In kasten is vaak weinig ruimte om meet stroomtransformatoren en spanningsaftakklemmen te plaatsen. De Power sensor. Model VCT32, van ELEQ combineert 3 functionaliteiten in 1 product:

  • Railklemmen
  • Stroomtransformator
  • Spanningsaftakking

De zekering is direct gemonteerd op de primaire geleider. Dit zorgt voor een kort onbeveiligd deel van de meetleiding wat zorgt voor een veel hogere mate van beveiliging. Door de VCT32 van ELEQ toe te passen heeft u minder bedrading nodig wat leidt tot lagere montagekosten, hogere betrouwbaarheid door minder verbindingen, bespaart ruimte in de kast en de kans op aansluitfouten is gering.



Bekijk vermogenstransformatoren - VCT32

Stroomtransformator met luchtkern - Rogowski

Een Rogowski-spoel is een soepele meetlus die wordt gebruikt om wisselstroom in een geleider te meten. Deze meetlus bestaat uit een spoel met luchtkern, omhuld met een flexibele mantel. Het voordeel van een rogowski-spoel, is dat deze eenvoudig in een bestaande installatie te plaatsen is. Om het uitgangssignaal van de spoel te kunnen omzetten in een bruikbare uitgangsstroom, moet een meetwaardeomvormer worden gebruikt.

Janitza heeft een drietal Rogowski-spoelen op de markt gebracht. Deze hebben allen een kabellengte van 3 meter. De spoelen zijn verkrijgbaar met een lusdiameter van 75, 175 en 300 mm.

De meetwaardeomvormer voor de Janitza Rogowski-spoel is de Janitza RogoTrans. Deze zet het spoelsignaal om in een stroom van 0 tot 1 Ampere. De te meten primaire stroom is instelbaar op 250, 500, 1000, 2000 en 4000A en kan door middel van de knoppen worden geselecteerd.



Bekijk Rogowski stroomtrafo en meetwaarde omvormer

Rogowski stroomtransformator - Janitza
