Objectdetectie met sensor

Aanwezigheidscontrole, vormcontrole, tellen en sorteren

Is het object aanwezig? Hoe ligt het object op de transportband? Zijn alle delen aanwezig of ontbreekt er een deel of is het verkeerd gemonteerd? Deze en vele andere toepassingen kunnen betrouwbaar worden opgelost met ons sensorenprogramma. Voor objectdetectie kan bijvoorbeeld een taster of zender/ontvanger fotocel worden toegepast van de F10, F25 of F55- serie of een FL 70 fiber versterker. Voor de herkenning van complexe objecten zijn de VISOR® vision sensoren een goede keuze.

sensopart productverzamelfoto
Aanwezigheidscontrole Sensopart

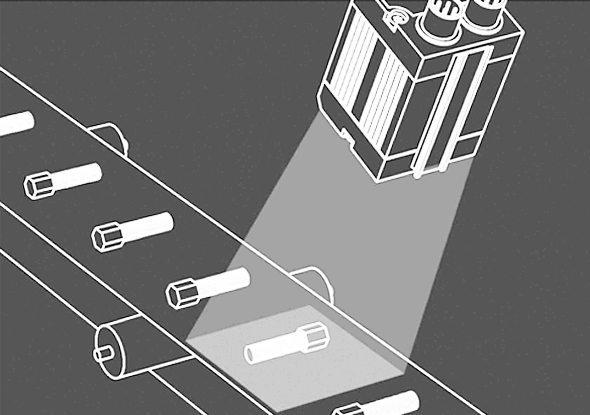

Juist toevoeren van kleine onderdelen

Een VISOR® objectsensor controleert met behulp van een patroonherkenning of de onderdelen in de juiste positie toegevoerd worden.


  • Zeer precieze positiebepaling met X/Y-coördinaten en hoek
  • Overzichtelijke en gebruiksvriendelijke configuratie software
  • Viewer software met verschillende gebruikersrechten
  • Mogelijkheden tot laden van filmstrip voor het testen van applicatie zonder de camera aan te sluiten

Controle van vulniveau en juiste positie van fles dop

Het Eyesight Vision systeem controleert tegelijkertijd het vulniveau van de vloeistof en of de dop recht op de fles zit.

  • Universeel toepasbaar stand alone beeldverwerkingssysteem
  • Omvangrijke functiebibliotheek met een veelvoud aan gereedschappen
  • Vrij configureerbare uitgangen en communicatie telegrammen
  • Beeld en resultaat visualisatie in inspectie modus

Aanwezigheidscontrole van kleine onderdelen bij een trilvuller

De fiber versterker FL 70 detecteert de beschikbaarheid van onderdelen aan het einde van de toevoer lijn.

  • Zeer nauwkeurig schakelpunt
  • Eenvoudige teach-in door display op behuizing
  • Zeer goede detectie van kleine onderdelen door toepassen van fiber met focus
  • Omvangrijk programma fibers voor verschillende applicaties
  • Flexibele montage van de fiber

Tellen van kleine onderdelen bij een trilvuller

Een vorksensor FGL controleert of de toevoerlijn compleet gevuld is met onderdelen en stopt dan de toevoer.

  • Objectherkenning vanaf 0,2 mm
  • Hoge schakelfrequentie voor snelle processen
  • Trillingbestendige kunststof behuizing
  • Veel montagemogelijkheden
  • Rondom zichtbare status-LED's aan het einde van de vork
  • Gevoeligheid instelbaar via teach-in

Tellen van pinnen

De precieze laser reflector fotocel FR 55-RL herkent pinnen met een zeer kleine diameter.

  • Betrouwbaar detecteren dankzij dunne laserstraal
  • Laserklasse 1, veiligheid voor het menselijke oog
  • Gevoeligheid instelbaar via teach-in
  • Zwanenhals montagemogelijkheid en draaibare stekker of kabelaansluiting voor eenvoudige en flexibele montage

Detecteren van IC-pinnen

Door de kleine spotdiameter worden zelfs zeer kleine objecten zoals IC-pinnen met de FL 20 R zeker herkend.

  • Versterker eenvoudig integreerbaar door compacte behuizing
  • Breed assortiment fiber voor een groot aantal applicaties

Doppencontrole

Doppen die verkeerd om liggen worden met de laser object sensor FT 25-RLH betrouwbaar gedetecteerd dankzij de achtergrondonderdrukking.

  • Kleine hoogte verschillen worden gedetecteerd
  • Onafhankelijk van objectoppervlak en kleur
  • Eenvoudige teach-in
  • Geen beïnvloeding door glanzende of bewegende achtergrond
  • Nauwkeurige detectie kleine objecten dankzij innovatieve lasertechniek (laserklasse 1)
  • Veel montagemogelijkheden

Uitsorteren niet gelakte onderdelen

Met de energetische objectsensor FT 25-R kunnen glansverschillen nauwkeurig gedetecteerd worden.

  • Herkennen van kleine grijswaardeverschillen
  • Groot detectiebereik mogelijk
  • Eenvoudig instelbaar

Bagagedistributie

De reflexfotocel FR 55 R detecteert de aankomst van een koffer aan het einde van de band.

  • Betrouwbare detectie van het object, onafhankelijk van het materiaal
  • Grote afstanden mogelijk
