Datakabels | Profinet | Ethernet | Profibus | CANopen | DeviceNet |

Datakabels | ESCHA

Op de markt zijn veel verschillende sensor en actuator kabels verkrijgbaar. In veel toepassingen leidt standaard verbindingstechniekkabels niet tot de gewenste resultaten. Naast het standaard assortiment heeft ESCHA speciaal op maat gemaakte kabels, naar de wens en behoefte van de gebruiker. De ‘base line’ kabels van ESCHA zijn standaard M12x1-connectors voor iedereen die op zoek is naar een standaard kabel. Niet meer, niet minder.

Verschillende kabels

ESCHA heeft verschillende kabels voor verschillende applicaties in het assortiment, onder andere; Base line, Automation line, Food and Beverage, High-temperature, Industrial Ethernet, RJ45 patch, Profibus en CANopen/DeviceNet.



Bekijk DatakabelsStel uw vraag over Datakabels

Datakabels | ESCHA
Base line kabels | PVC | PUR | ESCHA

Base line kabels | ESCHA

De base line kabels zijn standaard kabels waar de focus ligt op kosteneffectiviteit, essentiële productvarianten en op een geoptimaliseerd productieproces. De base line kabels zijn verkrijgbaar in 3-, 4-, en 5-pin versies met verschillende kabelkwaliteiten: PVC of PUR.

PVC en PUR kabels

PVC en PUR kabels zijn stuurstroomkabels met hoge kerf- en slijtvastheid. De kabels zijn bestand tegen ozon, vetten, oliën, zuren en agressieve schoonmaakmiddelen en chemicaliën. De kabels zijn mechanisch zwaar belastbaar en kunnen toegepast worden in vochtige ruimtes. De base line kabels hebben een beschermingsgraad van IP65, IP67 en IP68 en bestand tegen omgevingstemperaturen van -30 °C en +90 °C.



Bekijk base line kabels

Automation line kabels

De automation line kabels combineren typische vereisten die binnen de automatiseringsindustrie worden gesteld in één product. Halogeen-, PVC-, siliconenvrije kabels, aangepaste kabels voor sleepkettingen, lasveld en immuniteitschemicaliën, microben en hydrolysebestendige kabels. De automation line kabels hebben een beschermingsgraad van IP65, IP67 en IP68 en zijn UL-gecertificeerd. Het uitgebreide automation portfolio bestaat onder andere uit LED-versies, draadgrepen voor beschermende buizen, 360° beschermde kabels met de door ESCHA gepatenteerde 2SSK-technologie. De kabels hebben een hogere aanpassing van de trekketting en weerstand tegen verdraaien. De automation line kabels bestaan uit M12x1 kabels, M8x1 kabels en Ø8 mm snap. De kabels zijn bestand tegen temperaturen van -30 °C en +90 °C.

Zwart vs. blauw

De oudere blauwe kabels worden langzamerhand vervangen door de zwarte connectoren. De voordelen van de zwarte connectoren zijn; de borgmoer bevind zich direct aan de greep van de behuizing, wat zorgt voor optimaal draagvlak van de connector. De rougher knurl verbeterd de handling en grip.

De automation line kabels, aangeduid met S7400, zijn ronde M12x1 en M8x1 connectoren met flexibele, siliconen- en halogeenvrije bedieningsleidingen. De S7400-serie kabels zijn speciaal aangepast voor toepassingen in robotische, handling- en assemblagetechnologie. De nieuwe lijn wordt ook wel ‘Automation Line robotic’ genoemd en zijn te herkennen aan de oranje kleur van de kabels.



Bekijk automation line kabels

Automation line kabels | ESCHA
Food and beverage kabels | ESCHA

Food and beverage kabels

In de voedingsmiddelenindustrie zijn de specifieke eisen van de machines en installaties veel hoger dan die van de klassieke mechanica. ESCHA connectoren met 'Hygienic Design' maken het mogelijk componenten te gebruiken in toepassingen waar ze in contact komen met voedsel. Contact tussen materialen en de te verwerken levensmiddelen wordt voorkomen en een hoge bescherming tegen reinigingsmiddelen is gewaarborgd.

Robuust en resistent tegen agressieve stoffen

De bijzondere structuur van het oppervlak van de connectoren voorkomt het achterblijven van resten en vlekvorming. De op TPE-gebaseerde overmold en kabels zijn bestand tegen ECOLAB-gecertificeerde schoonmaakmiddelen. Dit zorgt er voor dat de sealing en de optische eigenschappen op langere termijn in tact blijven bij regelmatig gebruik van agressieve stoffen, zelfs bij temperaturen van -40 °C tot + 105 °C. TPE is een uiterst resistent materiaal dat erg geschikt is voor toepassingen in de melkverwerking. Voor toepassingen met minder eisen dan de melkverwerking zijn de PVC-kabels P00 en P01 (beide UL-goedgekeurd) prima alternatieven. De food en beverage kabels hebben een beschermingsgraad van IP65, IP67, IP68 en IP69. Lees meer over Hygienic Design kabels.



Bekijk food and beverage kabels



Kabels voor hoge temperatuur | -190 °C | +260 °C

Dankzij de hoge temperatuurbestendige materialen van de 'high-temperature' kabels van ESCHA garanderen we optimale betrouwbare bedrijfsmodus, zelfs in buitengewone temperaturen. Permanente omgevingstemperaturen van -20 °C en +150 °C en korte termijn temperaturen van +200 °C zij geen probleem voor de 'high temperature'-lijn. De kabels voor hoge temperaturen zijn beschikbaar als 3-, 4-, 5-, 8- of 12-polig, M8 of M12.

S2430, PTFE kabels

De thermische weerstand van deze hoge temperatuurkabels loopt van -190 ° C tot + 260 ° C. Vanwege de volledig gefluoreerde mantel en draadisolatie, de kabel is perfect geschikt voor toepassingen in hoogfrequente kabels, als besturingskabel in kritische temperatuurzones en in de computer- en luchtvaartindustrie. Bovendien onderscheidt het zich door een zeer goede chemische sterkte, evenals zijn ozon- en weersbestendigheid.



Bekijk high-temperature kabels



Kabels voor hoge temperatuur | -190 °C | +260 °C | ESCHA
Industrial ethernetkabels | ESCHA

Industrial ethernetkabels | RJ45 | M8 | M12

Industriële Ethernetkabels zijn tegenwoordig te vinden in elke machine of werkomgeving. De ethernetkabels van ESCHA zijn verkrijgbaar in 4-polige (D-gecodeerde) of 8-polige (X-gecodeerde) M12x1 aansluitingen. Net als chassisaansluiten, interface-componenten en printplaatcomponenten. RJ45 patchkoorden zorgen voor een hoge kwaliteit in data-overdracht. De ethernetkabels zijn verkrijgbaar in de categoriëen datakabel Cat5e, datakabel Cat6A en datakabel Cat7.

RJ45, M12 & M8

Ethernetkabels ondersteunen onder andere de protocolen PROFINET, ethernet Powerlink, ethernet/IP en ethercat Sercos. De kabels zijn verkrijgbaar in M12, M8, RJ45 (Registered Jack) en als connectoren, chassisdelen of receptacles met een afdichting tot en met IP68. De RJ45 kabels voldoen uitstekend voor gebruik op kantoren of thuis, maar voor industrieel gebruik kleven er enkele nadelen aan deze connector: geen trekontlasting, plastic lipje breekt gemakkelijk, connector kan bewegen in de plug, niet trilbestendig en niet spatwaterdicht. Om deze nadelen te voorkomen zijn er M8 en M12 Industrial Ethernet varianten.



Bekijk industrial ethernet kabels

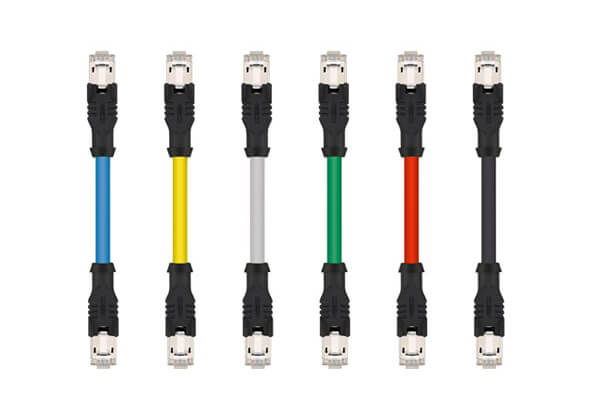

RJ45 kabels

RJ45 kabels zijn speciaal gemaakt voor industriële toepassingen (bijvoorbeeld voor schakelkasten). De kabels zijn verkrijgbaar in PUR,  PVC-kabelkwaliteit voor Cat 5e-toepassingen en in FRNC-kabelkwaliteit(brandwerend) voor Cat 6A-applicaties. AWG26-kabels zijn beschikbaar in grijs, zwart, geel, rood, blauw en groen in lengtes van 0,3 m tot 50 m.

4- en 8-polige RJ45 kabels

De RJ45 patchcords zijn beschikbaar in 4- en 8-polige kabels en u kunt kiezen voor een afgeschermde variant. De RJ45 kabels hebben een beschermingsgraad van IP20. Kenmerkend voor deze serie is dat de industrieel beproefde en overgoten RJ45-connectoren kunnen worden gecombineerd met een volledig afgeschermde Ethernet-kabel.



Bekijk RJ45 kabels

RJ45 patchcords | kabels | ESCHA
Profibuskabels | ESCHA

Profibus-kabels

Profibuskabels moeten voldoen aan Busspecifieke eisen van de profibus/profinet-organisatie (PNO). De kabels van ESCHA voldoen hieraan en zijn te verkrijgen in 5-pole (B-gecodeerd), M12, T-splitters en Y-splitters, connectoren, chassisdelen of recaptacles met een afdichting tot en met IP68 en een 360° afscherming en voldoen aan IEC 61076-2-101. De profibus kabels zijn bestand tegen temperaturen van -30 °C en +90 °C.



Bekijk profibuskabels

CANopen-kabels & DeviceNet-kabels

Voor CANopen-kabels en DeviceNet-kabels schrijft Gebruikersorganisatie ODVA een aantal eisen voor:

  • 5-polige M12 aansluitingen
  • PUR-kabel
  • halogeenvrije kabels chassisdelen of receptacles
  • afgeschermde kabels
  • getwiste kabels voor signalen en voedingsspanningen met gestripte kabeleinden

De CANopen-kabels en DeviceNet-kabels zijn voorzien van UL-certificering en kunnen weerstanden tot 120Ω aan. De kabels zijn te verkrijgen in 5-pole (B-gecodeerd), M12, T-splitters en connectoren, chassisdelen of receptacles met een afdichting tot en met IP68. De laatste over-mold voldoet aan de vereisten voor beschermingsklasse IP69K. De CANopen/DeviceNet kabels zijn bestand tegen temperaturen van -30 °C en +90 °C en voldoen aan de norm IEC 61076-2-101.



Bekijk CANopen-kabels & DeviceNet-kabels

Canopen devicenet kabels | ESCHA
Shielded datakabel | ESCHA

Simpelweg betere dataoverdracht door 'shielded' concept

Datakabels van ESCHA brengen data van punt A naar punt B met minder dataverlies. Waarom minder dataverlies? Kabels van ESCHA zijn 360° shielded: ze zijn voorzien van een extra omhulsel volgens het gepatenteerde two-shell shielding concept.

Meeste dataverlies in de connector

Het meeste dataverlies lijdt een datakabel in de connector. Ondanks dat tegenwoordig de meeste datakabels beschikken over een omhulsel die beschermt tegen dataverlies, lopen deze omhulsels alleen door de kabel. Datakabels van ESCHA zijn shielded tot ver in de connector, waardoor de datakabels minder dataverlies hebben.
