Statische VAR Generator - Sinexcel

Statische Var Generator (SVG)

De opvolger van de cos-phi bank

In veel installaties worden condensatorbanken toegepast om de blindstroom te verlagen. In moderne installaties geven deze condensatorbanken vaak problemen en zijn actief harmonische filters te duur. Daarom is er nu een elektronische variant van de condensatorbank gebaseerd op 3-level IBGT technologie ontwikkeld.

Voordelen van een SVG:

  • Zowel inductief en capacitief reactief vermogens compenseren.
  • Onbalans in fase-stromen opheffen en vermogensruimte creëren.
  • Bestand tegen harmonische stromen.



Bekijk SVG-producten  Ontvang meer informatie

Statische Var Generator (SVG) | Sinexcel

Hoe werkt een SVG?

Een SVG is een vrij programmeerbare stroombron gebaseerd op een 3-level IGBT-technologie die zorgt voor een snelle en traploze blindstroomcompensatie.

Het injecteren van een tegenstroom met een dusdanige van vorm en grootte, zorgt dat de ongewenste blindstroom en/of onbalans stroom weggeregeld wordt. De som van de stroom van de belasting, en de compensatiestroom van de SVG, zorgt ervoor dat de stroom voor het filter (en dus door de trafo en de aansluiting) precies de grootte en vorm heeft die nodig is om de onbalans op te heffen.

Statische VAR generator werking

Toepassingen

  • In capacitieve netten waar de noodstroomgenerator niet goed opkomt.
  • Voor optimalisatie van het gebruik van de aansluitcapaciteit (waardoor bijvoorbeeld nog groei mogelijk is binnen een kleinverbruiksaansluiting van 3x 80A).
  • In wijken waar veel onbalans is door het laden van elektrische auto’s en invoering van zonnepanelen.
  • Bij installaties met een dynamische belasting waar een klassieke blindstroomcompensatie te traag is.

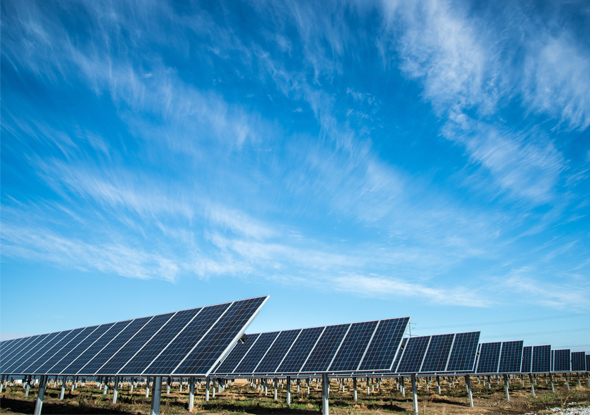

Toepassing in zonnepanelen | fortop

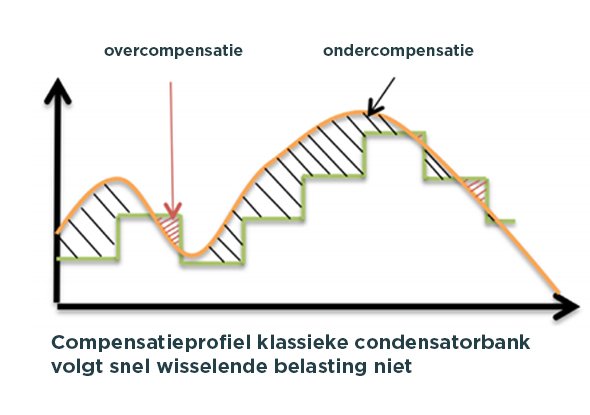

Overcompensatie / ondercompensatie | fortop

Technische voordelen t.o.v. cos-phi compensatie

  • Zowel capacitief als inductief compenseren
  • Snellere reactietijd (15ms)
  • Traploze compensatie = compenseren tot een cos-phi van 0,99
  • Over- en ondercompensatie niet mogelijk
  • Overbelasting niet mogelijk (werkt tot een THD-u van 15%)
  • Tot 70% minder volume ten opzichte van een cos-phi-bank
  • Geen beïnvloeding door een TF-signaal (toonfrequent)
  • Geen resontantiegevaar
  • MTBF tot 100.000 uur
  • Elektronische remote monitoring en sturing mogelijk
  • Opheffen onbalans fasen
  • Variant met onderdrukking harmonische stroom (ASVG)

30% meer capaciteit met SVG door load balancing

Praktijkvoorbeeld

In het kantoorpand van fortop in Zwartsluis maken we gebruik van een SVG. Door de ongelijke belaste fasen gelijk te trekken is 30% meer vermogenscapaciteit gecreëerd en is de nul-stroom aanzienlijk verlaagd.

statische var generator SVG onbalans opheffen oud

Piekbelasting zonder SVG

piekbelasting met SVG

Piekbelasting met SVG

Zorgeloos gebruik maken voor remote monitoring

Wilt u zorgeloos gebruik maken van een SVG? Fortop zorgt voor de inbedrijfstelling, configuratie en besturing. Op afstand worden de SVG en de netparameters continu gemonitord.

  • Remote inbedrijfstellen, configureren en besturen
  • Continue bewaking SVG én netparameters door fortop
  • Geen voorrijkosten, lage onderhoudskosten en hoge bedrijfszekerheid
