Omgevingsomstandigheden zijn van grote invloed op de duurzaamheid en functionaliteit van schakelapparatuur zoals voetschakelaars, positieschakelaars en trekkoordschakelaars. Extreme hitte of kou, stof, vocht, water, gebruik binnen of buiten, explosiegevoeligheid en corrosiebestendigheid, er zijn veel omstandigheden waar standaard schakelapparatuur niet werkt of voor ongewenste storingen zorgt.
Toepassingsgebieden steute Extreme:
|
|
De 4 ingrediënten voor een extreem goed product
Wat maakt steute Extreme?
De combinatie van eigenschappen maakt steute Extreme én uniek. Het zijn standaard producten die zijn aangepast om veilig en betrouwbaar te functioneren in extreme omstandigheden. Denk bijvoorbeeld aan magneetschakelaars die naast een IP69 afdichtingsgraad, ook Ex gecertificeerd zijn, een corrosiebestendige behuizing hebben én bestand zijn tegen temperaturen tot wel -60 graden Celsius.
Automation en Extreme
| ES 95 W | Positieschakelaar met veiligheidsfunctie | EX ES 97 W | Ex Positieschakelaar met veiligheidsfunctie |
 |
|
 |
|
Afdichtingsgraad IP65 - IP69K
De IP waarde van schakelapparatuur bepaalt de waarde van bescherming tegen vaste stoffen en vloeistoffen. Schakelapparatuur met een beschermingsgraad van IP65 zijn bestand tegen waterstralen, bijvoorbeeld bij schoonmaak met een standaard waterslang. Schakelapparatuur met een beschermingsgraad van IP68 zijn drukwaterdicht, geschikt voor gebruik onder water. De extreme schakelaars van steute hebben een beschermingsgraad tot en met IP69K.
Wat is een IP69K beschermingsgraad?

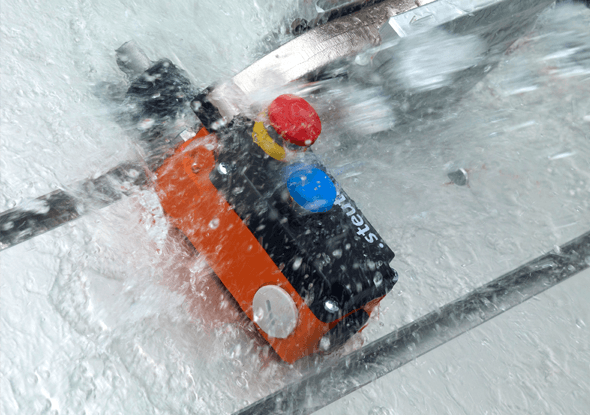

De IP69K afdichtingsgraad biedt bescherming tegen het binnendringen van stof en waterproducten onder hoge temperatuur en hoge druk. De IP69K afdichtingsgraad is ideaal voor gebruik van apparatuur in omstandigheden waarbij de apparatuur zorgvuldig moet schoongemaakt worden of veelvuldig worden overspoeld.
Hygiëne van groot belang
In industrieën zoals voedselverwerking, waar hygiëne van groot belang is, moet de apparatuur bestand zijn tegen strenge hogedrukreinigingsprocedures bij hoge temperaturen en met agressieve reinigingsmiddelen.
Bestand tegen stof en vuil
In veel industrieën, waar stof en vuil een probleem kunnen zijn, is het belangrijk om ervoor te zorgen dat er geen stof in de behuizing van een product kan dringen en ervoor kan zorgen dat het defect raakt. Steute heeft veel schakelapparatuur die uniek zijn door de hoge afdichtingsgraad van IP69K. De producten met een afdichtingsgraad van IP69K ondergaan een uitdagende reeks testen om te garanderen dat ze bescherming bieden tegen binnendringen van water en stof onder hoge druk en temperaturen.
Bekijk schakelaars en sensoren met IP69K beschermingsgraad en lees meer specificaties:
Materiaal behuizing
De behuizing van schakelapparatuur speelt een belangrijke rol in de levensduur van de schakelaar, beschermt tegen extreme omstandigheden en heeft invloed op het productieproces. Bij toepassing van schakelaars met een standaard behuizing in een veeleisende omgeving met extreem hoge of lage temperaturen, onder water of in vochtige ruimtes kunnen er ongewenste problemen ontstaan. Dit is bijvoorbeeld corrosie of het bevriezen of smelten van schakelapparatuur met alle gevolgen van dien.
De keuze voor het materiaal van de behuizing is afhankelijk van de toepassing. De meest gebruikte materialen zijn de kunststoffen ABS (Acrylonitril-butadieen-styreen) en PC (polycarbonaat) of de metalen aluminium en staal. PC is geschikt voor buitengebruik waar ABS minder goed bestand is tegen UV licht. Beide kunststoffen zijn lichtgewicht en bestand tegen chemicaliën en reinigingsmiddelen.
Voor de extreme applicaties, biedt glasvezelversterkte thermoplast (PA66) de uitkomst. PA66 heeft een lagere dichtheid t.o.v. staal of aluminium, heeft een betere chemische weerstand, lagere slijtage en wrijving en heeft minder productiekosten.
Wanneer de schakelaars worden toegepast in een applicatie met hoge temperaturen, heeft aluminium of metaal de voorkeur. De schakelapparatuur van steute heeft een temperatuurrange van -60°C tot +180 °C.
Hefeindschakelaar voor kraanhaken
Bij kranen en liften is het voor de veiligheid noodzakelijk om de bovenste haakpositie te controleren. Zo voorkomt u dat de kraanhaak tegen de giekkop slaat als de last wordt opgehesen. Een speciale uitvoering hefeindschakelaar zorgt ervoor dat dit niet mogelijk is. De hefeindschakelaar is uitgerust met een contragewicht die de schakelaar gesloten houdt. Zodra het hijsblok het bovenste eindpunt bereikt, stoot deze tegen het contragewicht aan. Het contragewicht wordt opgetild en zorgt ervoor dat het contact opent.
Kenmerken hefeindschakelaar voor kraanhaken
De hefeindschakelaar wordt toegepast in zware omstandigheden en moest bestand zijn tegen corrosie en indien nodig ook tegen zout zeewater en extreme kou (-40°C). Ook moet de schakelaar ongevoelig zijn voor trillingen en schokken. Daarnaast is voor veiligheidsredenen een hoge betrouwbaarheid van fundamenteel belang. Bij toepassing op boorplatforms of gastankers gelden vereisten voor explosiebescherming. De ZS 73-serie trekkoordschakelaars van steute zijn de juiste oplossing, geschikt voor ATEX zones 2D en 2G.
Bekijk ZS 73 hefeindschakelaars (veiligheid) in de Product Portal
ATEX zones
ATEX staat voor alle situaties waar de kans aanwezig is op gas- of stofontploffingsgevaar. De afkorting ATEX is afkomstig van de Franse woorden ATmosphere EXplosible uit de Europese richtlijnen van explosieveiligheid.
Explosiegevaar
Bedrijven die werken in omgevingen waar explosiegevaar aanwezig is, dienen maatregelen te nemen om de veiligheid van de medewerkers te garanderen om hun werkzaamheden uit te voeren. Hiervoor zijn richtlijnen opgesteld. Schakelapparatuur die wordt toegepast in omgevingen waar explosiegevaar heerst, dienen te voldoen aan specifieke eisen.
De behuizing en afdichtingsgraad spelen een belangrijke rol voor de toepassing van schakelapparatuur in ATEX zones. ATEX zones zijn onderverdeeld in twee gebieden; gas explosiezone (zone 0, 1 en 2) en stof explosiezone (zone 20, 21 22). De zones zijn als volgt verdeeld:
- Zone 0/20: vaak of altijd explosiegevaar aanwezig (> 1000 uur per jaar)
- Zone 1/21: vaak of soms explosiegevaar aanwezig (< 1000 en > 100 uur per jaar)
- Zone 2/22: weinig explosiegevaar aanwezig (< 10 uur per jaar)
Extreme echte extreme?!
De meeste Extreme schakelaars zijn geschikt voor gebruik in vochtige, natte en zelfs zoutwateromgevingen. Corresponderende corrosietesten, bijvoorbeeld de zoutspraytest volgens DIN EN ISO 9227, bewaken de kwaliteit van dergelijke schakelaars. Maar hoe presteren deze schakelaars in de praktijk?
Hoe worden ze bijvoorbeeld beïnvloed door repeterende golven of onderwatervervuiling? Dit zijn cruciale vragen, omdat Extreme-schakelaars vaak worden gebruikt in maritieme toepassingen op schepen, op boorplatforms, in kade-ankersystemen of op containerterminals in zeehavens.
Steute voert langdurige en grondige testen uit om de bestendigheid van de Exterme producten te waarborgen. Lees meer over deze testen in de praktijk.
Extreme Switchgear and Sensors for Shipbuilding and Port Technology
Veilig schakelen onder extreme omstandigheden
Hoge of lage temperaturen, vochtigheid, trillingen, stof, explosiegevaar: waar andere schakelapparatuur het laat afweten, zijn de schakelaars van steute "Extreme" nog maar net begonnen. Ze zijn van de grond af aan ontworpen voor Extreme-toepassingsgebieden zoals:
- Gevaarlijke (stof)-explosiegevaarlijke zones (verwerking en transport van poedervormige materialen)
- Opslag onder nul
- Temperatuurgecontroleerde fabricageprocessen
- Hygiënische-compatibele productie en verpakking
- Natte ruimten, bijv. bottelen en afvullen
Download PDF "Veilig schakelen onder extreme omstandigheden"
Magneetsensoren en magnetische naderingsschakelaars
In omgevingen met extreem lage temperaturen, vertrouwen gebruikers op de contactloze werking van sensoren. Bij contactloze magneetsensoren bestaat er geen gevaar dat bevroren vocht de werking van de mechanische schakelaars, zoals positieschakelaars, belemmert.
Applicaties magneetsensoren
De magneetsensoren zijn uitermate geschikt voor het detecteren van de positie van kleppen, ventielen, deksels en andere bewegende onderdelen, bijvoorbeeld voor installaties in de olie- en gasindustrie (onshore en offshore), de scheepsbouw en havenfaciliteiten.
Kenmerken steute magneetsensoren:
- Temperatuurbereik: -60°C tot +130 °C
- Beschermingsgraad IP66 tot IP69K
- ATEX en IECEx goedgekeurd
- Duroplast en RVS behuizing
- Zowel bedraad als draadloos
Bedieningsschakelaar voor extreme omstandigheden en explosieve omgevingen
De Ex BF-80-serie bedieningsschakelaars zijn voorzien van het ATEX/IECEx-certificaat en zijn ontwikkeld voor gebruik in potentieel explosieve omgevingen met een temperatuurbereik van -60°C tot +65 °C. Deze unieke eigenschappen opent extra toepassingsmogelijkheden voor explosieveilige bedieningsapparatuur, bijvoorbeeld in de scheepsbouw, de offshore-technologie en de olie- en gasindustrie.
Behuizing Ex BF 80-serie
De nieuwe serie is verkrijgbaar in drie behuizingsgroottes voor één, twee of drie bedieningsapparaten. De gebruiker kan kiezen tussen verschillende bedieningselementen, controlelampjes en sleutelschakelaars. Lees meer over de Ex BF 80-serie bedieningsschakelaars.
Trekkoordschakelaar voor extreme omgevingen
De ZS 92 S trekkoordschakelaar met veiligheidsfuncties heeft een aluminium behuizing en is voorzien van meerdere coatings (gepassiveerd, base coat, poedercoating). De trekkoordschakelaar is bestand tegen temperaturen van -40°C tot +85°C.
Installatie in elke werkpositie
De ZS 92 S trekkoordschakelaar is beschikbaar in negen verschillende settings en kan in elke werkpositie geïnstalleerd worden. Ook is montage aan de achterzijde mogelijk.
Verf trekkoordschakelaar laat los door schoonmaak
Bij 2 Sisters Storteboom in Nijkerk liet de verf van de trekkoordbeveiligingen los. Geen wenselijke situatie bij een bedrijf dat moet voldoen aan de strenge eisen die gelden binnen de voedselindustrie.
Kunststof trekkoordschakelaar
"De trekkoordbeveiliging werkt op zich prima, maar dankzij ons schoonmaakproces verdween langzaam de gele kleur. Overdag ligt de temperatuur tussen de 2 en 4 graden, maar de schoonmakers spuiten in de avonduren de werkvloer en de machines schoon met warm water. Daardoor liet de verf los en die verdween in de putjes. Uiteraard zochten we daarvoor een oplossing." Lees meer over de oplossing met een kunststof trekkoordschakelaar.
Voetschakelaar voor scheepvaart- en haventechnologie
Om onbedoelde bediening te voorkomen, heeft de voetschakelaar een beschermkap. De zeewaterbestedige aluminium behuizing met roestvaste schroeven en onderdelen is speciaal ontworpen voor betrouwbare werking op zee en in havens. De Ex-beveiligde uitgevoerde voetschakelaar kan toegepast worden in gas-Ex zones 1 en 2, maar ook stof-Ex zones 21 en 22.
Voetschakelaar offshore toepassing
Een typische toepassing voor dit product is de elektromechanische aandrijving van lieren voor het vieren of spannen van aanmeerkabels in havens. Een lier die een aanmeerkabel ophaspelt kan worden gestart en gestopt met behulp van een voetschakelaar; met een tweede voetschakelaar kan de meerhaak die vastzit aan de ankerketting worden vrijgegeven om het schip naar zee te laten uitvaren of om de ketting snel te lossen. Lees meer over custom made voetschakelaars.
Extreme positieschakelaar - ATEX
De laadsystemen van een producent van vloeistoftransportsystemen worden gebruikt voor het verwerken van grote hoeveelheden benzine, aardgas, vloeibaar gas of chemicaliën.
Explosiebeveiliging en hoge temperaturen
Naast de explosiebeveiliging en de machineveiligheid speelt ook de temperatuur een rol. Als bijvoorbeeld hete vloeibare teer moet worden geladen, moeten de laadarmen beschermd worden tegen de hitte. De schakelaars moeten dan ook hittebestendig zijn.
